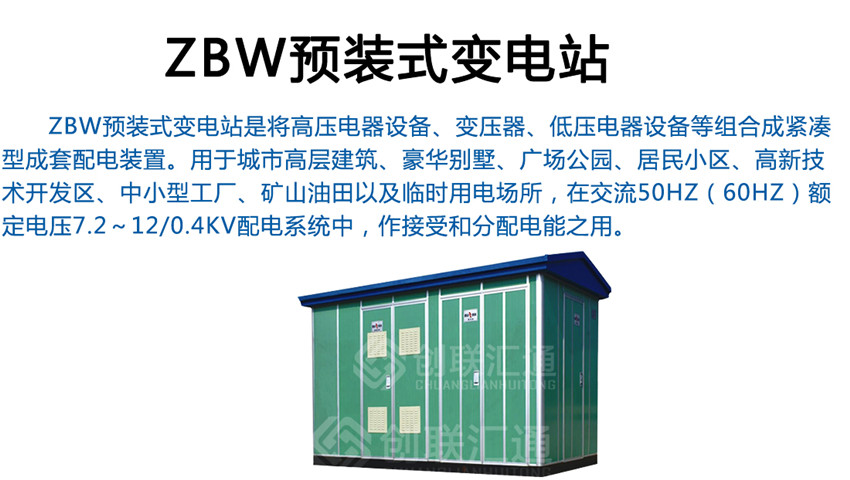

用于城市高层建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时用电场所。
全国24小时销售热线:13263317831
本系列预装式变电站适用于12KV,额定频率为50HZ的三相交流系统，容量配置在2500KVA以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所。适用于环网供电。也适用于反射式终端供电。
本系列预装式变电站具有结构紧凑、成套性强。运行安全可靠，维护方便，造型美观等优点：具布体积小。占地面积小。可选择性大。现场安装小，安装调试周期短，以及随负荷中心等特点。

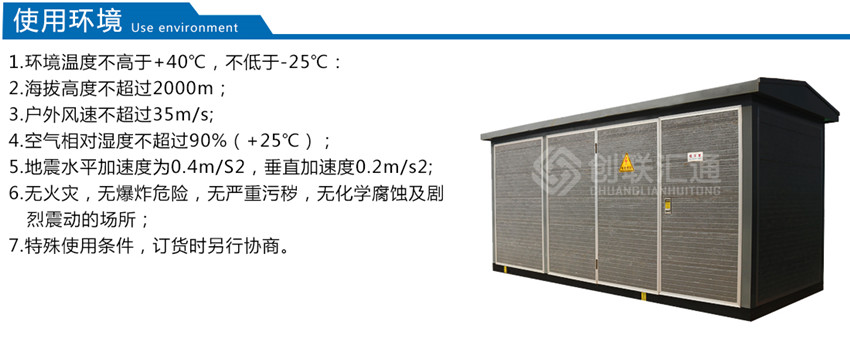

一、正常使用条件
*周围空气温度不超过+40c(: ,低周围空气温度-25~C
*海拔刁；超过1000,米，若使用特殊订购的变压器和低元件，可达海拔300米。
*垂直倾斜度不超过5′，无剧烈振动及无冲击的场所。
*空气湿度不大于90%(+25oC)
*无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的气体场所
*户外风速不超过35m/s
二、产品设计特点
外壳参照外进技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观、维护方便等特点。外壳材料有多种选择。如：钔合金板、钢板、复合板、不锈钢板、非金属材料（玻璃纤维水泥）等。
高压侧一般采用负荷开关，也可采用真空断路器，并且有齐全的防误操作功能。还可选配：XGN20-12L 六氟化硫环网柜，HXGN15A、HXGN17等环网开关设备。变压器可采用油浸式变压器，全密封变压器，也可采用于式变压器。变电站保护性能完善，操作方便，高低压计量可供选择，可根据用户要求配备门动无工率补偿装置。
箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用：高、低压室在其内部设计有独立的顶板，变压器室内设防凝露及门动温控监视、加热、降温装置。
箱体采用自然通风，也可加装强迫设备。门板及侧板对应百叶窗位置上装有防尘装置。
|
序号 |
项 目 |
单位 |
佰富彩 高压电器 |
变压器 |
佰富彩 低压电器 |
|
1 |
佰富彩 额定电压 |
kv |
7.2/12 |
6/0.4、12/0.4 |
0.4 |
|
2 |
额定容量 |
kva |
|
100～1250 |
|
|
3 |
佰富彩 额定电流 |
a |
200～630 |
|
佰富彩 100～3000 |
|
4 |
佰富彩 额定开断电流 |
a |
佰富彩 负荷开关400～630a |
|
佰富彩 15～63 |
|
ka |
组合电器取决于熔断器 |
||||
|
5 |
额定短时耐 |
佰富彩 ka/s |
佰富彩 20/2 |
200～400 kva |
佰富彩 15/1 |
|
佰富彩 12.5/4 |
佰富彩 400 kva |
佰富彩 30/1 |
|||
|
6 |
额定峰值耐受 |
ka |
31.5、50 |
佰富彩 200～400 kva |
30 |
|
佰富彩 400 kva |
63 |
||||
|
7 |
佰富彩 额定关合电流 |
ka |
佰富彩 31.5、50 |
|
|
|
8 |
1min工频耐 |
kv |
相对地、相间30/42 |
油浸：35/5min |
≤300v时2kv |
|
隔离断口34/48 |
干式：28/5min |
300，600v时2.5kv |
|||
|
9 |
雷电冲击 |
kv |
相对地、相间60/75 |
75 |
|
|
佰富彩 隔离断口75/85 |
75 |
|
|||
|
10 |
噪声水平 |
db |
|
油浸：＜55 |
|
|
干式：＜65 |
|||||
|
11 |
防护等级 |
ip23d |
|
||
