YBF-35系列风力发电站用箱式变电站（以下简称箱变）是一种将风组发出的0.6~0.69KV电压升高到35KV后,并网输出的专用设备。该产品是我公司对应近海风电场单机容量大,防护高的要求开发的新产品。

使用环境条件：

海拔高度不超过1000m；

环境温度：-45℃~ 45℃；

相对湿度：日平均值小大于95%,月平均值小大于90%；

安装场所：无火灾,爆炸危险,导电尘埃,化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。

主要特点：

高压设备,,低压开关设备三位一体,成套性强；低损坏,低噪音,性能优越,箱体采用防盗结构；

高,低压保护完善,运行安全可靠,维护简单；接续方案灵活多样；

高压一般采用复合开关-熔断器组合电器保护,熔断器一相熔断后,三相联动脱口,负荷开关有真空,六氟化硫等型式可选,可配电动操作机构,实现自动化升级；熔断器为高压限流熔断器,带撞击,动作可靠,开断容量大,主要参数详见下表。高压负荷开关推荐选用真空负荷开关产品,操动机构采用AC220V操作,能加装箱变保护装置,轻重瓦斯接口；并按变压器容量配熔断器,带避雷器及带电显示装置。组合电器真空灭弧室和隔离刀闸,与接地刀闸联动。熔断器的分闸状态下时,才能够操作隔离刀闸和接地刀闸,隔离刀闸与接地刀闸联动。熔断器的分闸状态下时,才能够操作隔离刀闸和接地刀闸,隔离刀闸与接地刀闸联动。熔断器的脱扣装置为三级联动,所配用的熔断器为撞针式熔断器。撞击器可以直接分断负荷开关,确保能快速切断故障。

低压侧主开关采用多功能式或只能型断路器,选择性保护。

选用低损耗,油浸式,全密封S0,S10,S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部均配有小车,变压器可方便的进出。

外壳材料采用非金属环保箱体,耐腐蚀和防盐雾。也可选用复合板,不锈等。

箱变可以根据用户要求高低压侧家操作走廊。

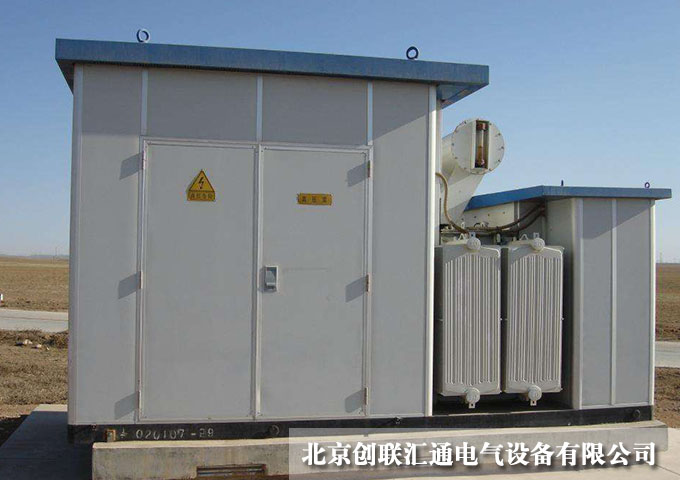

产品图片
