DFW-12户外电缆分支箱

【额定频率】：50HZ 【额定电压】：10kv-35KV

【结构形式】：品字形、目字形

产品价格￥

产品用途

佰富彩该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

全国24小时销售热线:13263317831

一．高压电缆分支箱概述：
DFW□-12系列电缆分支箱用于交流50Hz、额定电压12kV、额定电流630A
的电力电缆的分接。本公司专业生产电缆分接箱欧式电缆分接箱、美式电缆分接箱带开关电缆分接箱等，因六氟化硫负荷开关、开关柜外壳、电缆分支箱外壳、电缆头均为本公司独立生产，质量与成本能得到更好的控制，所以质量更可靠，价格更优惠。
高压电缆分支箱的构造。

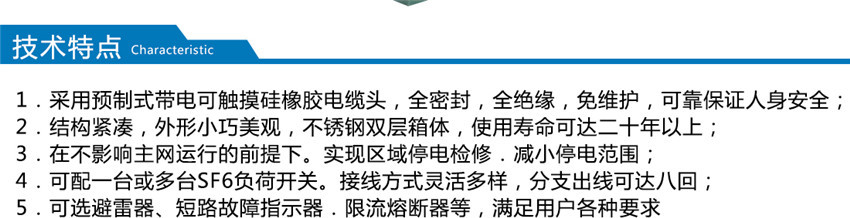

以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区，居民小区，城市人口密集区，商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋入式螺栓固定连接；200A分支回路采用拔插式连接，且可以带负荷拔插。

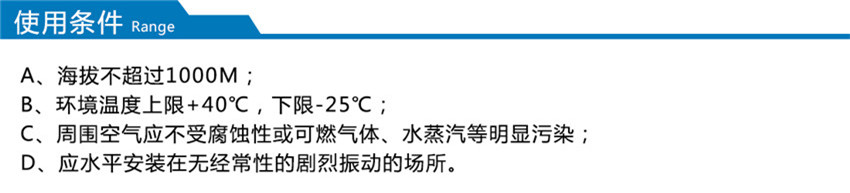

■ 适应环境
·环境温度：zui高气温：+40℃，zui低气温-30℃
·风速：相当34m/s（不大于700Pa）
·湿度：日相对湿度平均值不大于95% 月相对湿度平均值不大于95%
·防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2
·安装地点倾斜度：不大于3°
·安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，

安装地点无剧烈震动

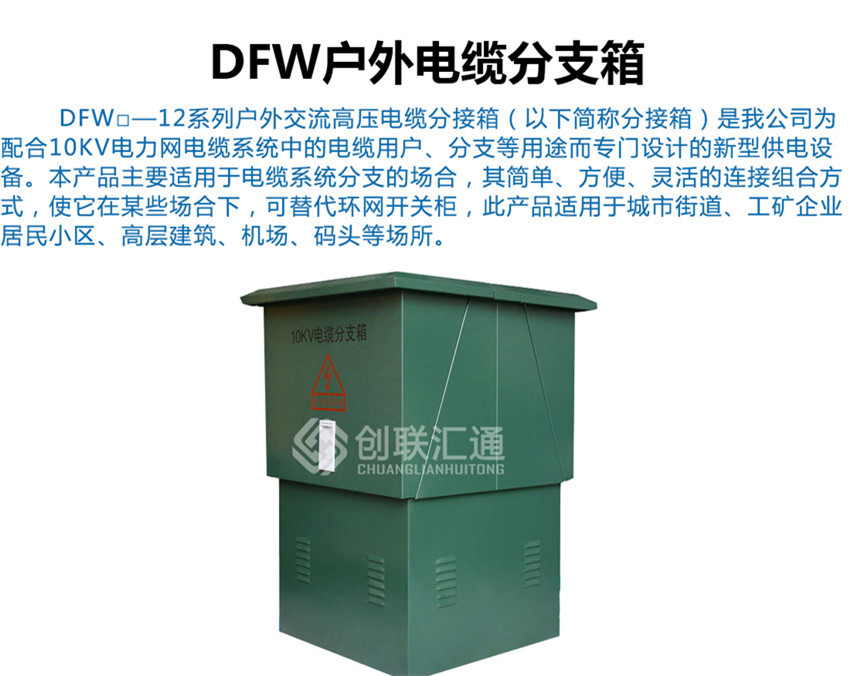

产品图片

产品参数

序号	项目名称	单位	技术参数
1	额定电压	KV	12
2	佰富彩额定电流	A	630
3	额定短时耐受电流	KA	20/3
4	额定峰值耐受电流	KA	50
5	佰富彩直流耐压（15min）	KV	52
6	5min工频耐压	KV	45
7	佰富彩雷电冲击耐压	KV	105
8	佰富彩局部放电	佰富彩 PC/KV	≤10/15
9	回路电阻	μΩ	≤4
10	佰富彩防护等级	佰富彩	IP33
11	佰富彩使用环境温度	℃	佰富彩 -50~+60
12	佰富彩适用电缆截面	mm2	25~400 佰富彩

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
