10kv级SCB10系列环氧树脂干式变压器产品介绍
文章来源:北京创联汇通电气 发布时间： 2019-03-14 06:49:34
导读：SCB是一种比较常见的干式变压器型号，其中sc表示作为三相固定成型的环氧树脂，B表示低压是铝箔式线圈。因此，SC10是10系列三相固定成形的环氧树脂低压是铝箔式线圈的变压器，SC(
SCB是一种比较常见的干式变压器型号，其中sc表示作为三相固定成型的环氧树脂，B表示低压是铝箔式线圈。因此，SC10是10系列三相固定成形的环氧树脂低压是铝箔式线圈的变压器，SC(B)是能够选择低电压是铝箔式线圈的变压器。这篇文章讲的就是10kv级别SCB10系列的干式变压器。
10kv级SCB10系列环氧树脂干式变压器产品介绍
SCB10树质绝缘干式变压器是我公司引进外先进技术，由于线圈被环氧树脂包封，所以难燃，防火体积小，可直接安置在负荷中心。同时科学合理的设计和浇注工艺,电小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，朝闻挑着，以及黑匣子功能，并通过RS485串口与计算机相连，可以集中监视和控制。
产品结构：
高压绕组
高压绕组用带填料环氧树脂真空浇注，局放量小，线圈电气强度高，绕内外壁用玻璃纤维网络格板增强，增加了线圈的机械强度，提高了产品抗突短路的能力，线圈永不开裂。
低压绕组
低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更s同时线圈采用轴向冷却风道，增强了败热能力，绕组层间采用了DMD环氧预漫布，整体固化成形。
铁芯
铁芯造用进口优质冷轧硅钢片，三阶金斜接结构、芯柱果用F级无模礼、铁芯表面采用环氧树醒包封，降低了空载损耗，空载电流和铁芯城央件和紧固件经持殊表面处理，使产品外观质量有了进一步提高，
温控系级和冷风系统
采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能来。温度控制采用智能温控仪，提高了变压器运行可靠性。
产品特点：
1.安全，防火，无污染，可直接运行于负荷中心；
2.采用内先进生产技术，机械强度高，抗短路能力强，局部放电量小，热稳定性好，可靠性高，使用寿命长；
3.低损耗，低噪音，节能效果明显，免维护；
4.散热性能好，过负载能力强，强迫风冷时可提高50%容量运行；
5.防潮性能好，适应高湿度和其他恶劣环境中运行；
6.体积小，重量轻，占地空间少，安装费用低。

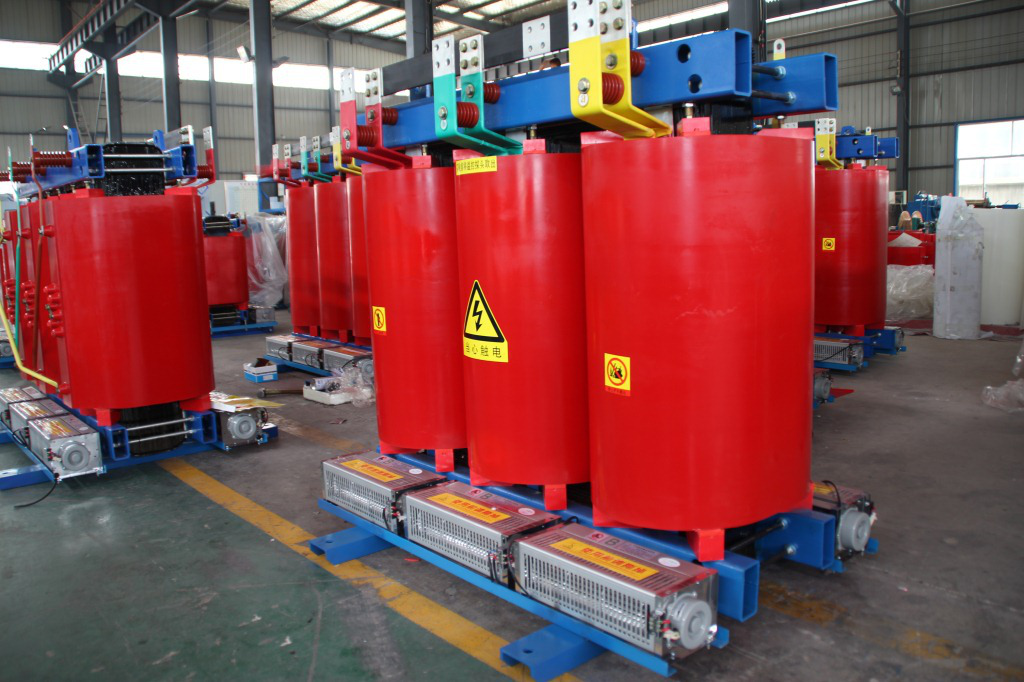

产品图片：
同时干式变压器在工作时需要注意很多问题，其中较重要的是在干式变压器的电流和电压的问题上很好地理解，干式变压器的电压是各种分布。干式变压器的电压分布在干式变压器的全身分布，大小不同的电压控制整体的动作，在电路中起到了比较重要的作用。主要是使干式变压器的性能稳定的主要原因。由于干式变压器在进行电压分布方面比较科学和合理，干式变压器的电压分布也是不可忽视的因素。更多干式变压器的咨询服务尽在北京创联汇通电气。
